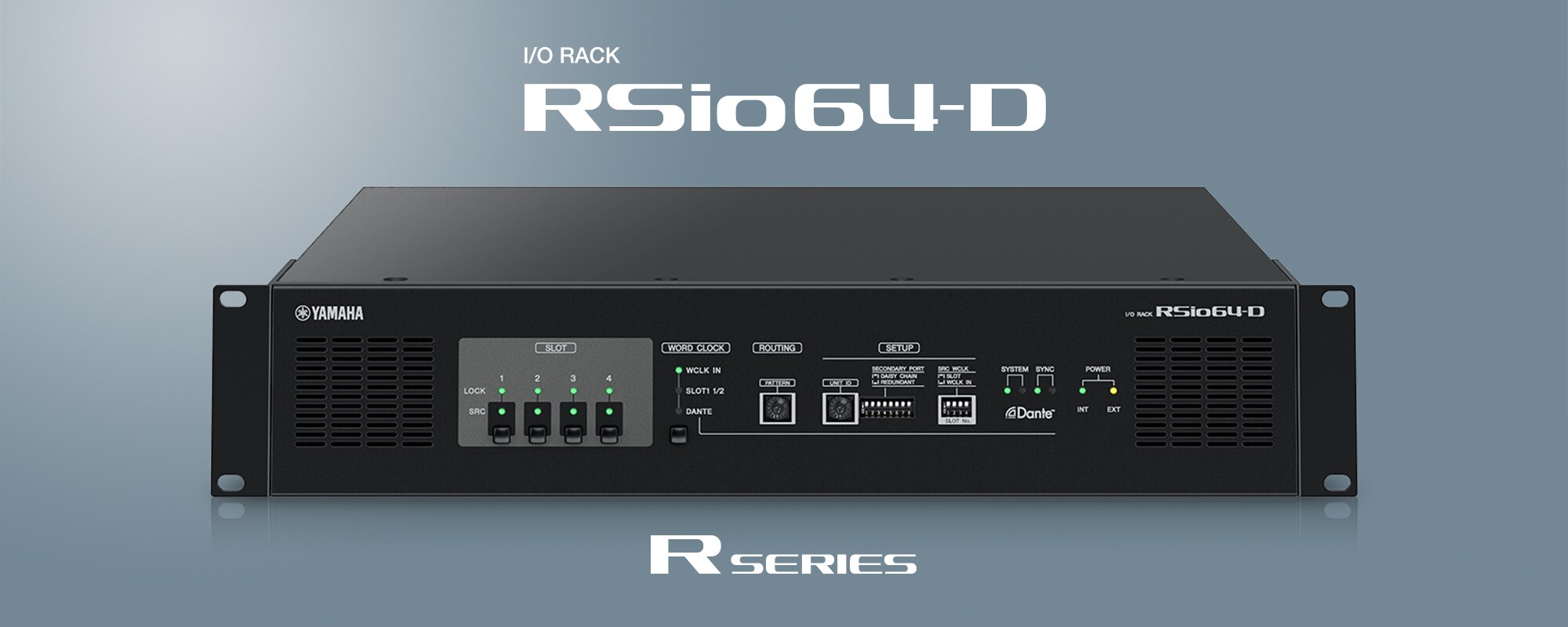

Interface de Áudio RSio64-D Yamaha – Conversão e Roteamento Avançado para Redes Dante e Mini-YGDAI

A Interface de Áudio RSio64-D Yamaha é uma solução profissional de alta capacidade, projetada para converter e rotear até 64 canais de entrada e 64 canais de saída entre os formatos digitais Dante e Mini-YGDAI. Ideal para ambientes de som ao vivo, estúdios de gravação, transmissões e pós-produção, oferece flexibilidade, confiabilidade e integração avançada para atender às demandas mais exigentes.

Compatibilidade Abrangente com Cartões Mini-YGDAI

Com quatro slots para placas Mini-YGDAI, o RSio64-D suporta uma vasta gama de cartões, incluindo:

• Cartões de Processamento: MY8-LAKE (processamento Lake), DUGAN-MY16 (mistura automática Dan Dugan), WSG-Y16 V2.
• Cartões Analógicos: MY8-ADDA96, MY8-AD96, MY8-AD24, MY4-AD, MY8-DA96, MY4-DA.
• Cartões Digitais: MY16-AT, MY8-AT, MY16-AE, MY8-AE96S, MY8-AE96, MY8-AE, MY8-AEB, MY16-MD64, MY8-SDI-ED, MY8-SDI-D, MY16-TD, MY8-TD.
• Cartões de Rede: AVIOM16/O-Y1, AVIOM6416Y2, MY16-CII, DANTE-MY16-AUD2, MY16-ES64, AVY16-ES100, MY16-EX, YG2, YS2, RN.341.MY, RN.141.MY, Pivitec e16i/o-MY.

Esta compatibilidade extensa torna o RSio64-D um componente central para integração e processamento em sistemas de áudio digital complexos.

Roteamento Predefinido e Programável

O equipamento oferece sete padrões predefinidos de roteamento, além de um padrão programável pelo usuário, todos selecionáveis através de um interruptor no painel frontal. Isso possibilita roteamento um-para-um Dante/Mini-YGDAI, roteamento múltiplo Mini-YGDAI/Mini-YGDAI e outras configurações personalizadas para diferentes aplicações.

Recursos Avançados de Confiabilidade e Controle

• Suporte a matrix patching via software R Remote V3 ou consoles Yamaha das séries CL e QL, permitindo configurações sofisticadas e controle remoto eficiente.
• Sample Rate Converter (SRC) em todas as entradas Mini-YGDAI, garantindo sincronização perfeita entre dispositivos com diferentes clocks, eliminando ruídos e interrupções de sinal.
• Entrada redundante de energia EXT DC INPUT +24V DC por meio de conector XLR-4-32, complementando a fonte de energia interna.
• Interruptor V-Lock na alimentação AC para prevenir desligamentos acidentais.
• Suporte completo a redes Dante com redundância primária e secundária, assegurando máxima estabilidade e disponibilidade da rede.

Exemplos de Aplicação Avançada

• Processamento Lake autônomo com I/O analógicas e digitais:
  Com placas MY8-LAKE instaladas nos slots 1 e 3 e placas MY8-ADDA96 nos slots 2 e 4, o RSio64-D pode operar como processador Lake independente, conectando sinais analógicos à rede Dante. Importante: as entradas MY8-LAKE AES/EBU não utilizam os conversores SRC, sendo necessária sincronização via word clock.

• Integração entre redes EtherSound e AVIOM:
  Instalando uma placa AVIOM16/O-Y1 no slot 1, um cartão MY16-ES64 no slot 2 e placas MY16-EX nos slots 3 e 4, o RSio64-D possibilita a conversão simultânea entre redes Dante e EtherSound. Os conversores SRC garantem a conexão estável entre sistemas com diferentes clocks, sem ruídos ou falhas.

Esses exemplos ilustram a versatilidade do RSio64-D para atuar como núcleo central de sistemas de áudio digitais complexos, integrando múltiplos formatos e tecnologias com facilidade.

Especificações Técnicas Gerais

• Taxa de amostragem externa:
• 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz com variações de +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm).
• SRC Lock Range: 39.7 kHz – 101.7 kHz
• Sample Rate Ratio Limit: 1:2.6 a 2.6:1
• Requisitos de potência: 100-240 V, 50/60 Hz
• Consumo de energia: 60 W
• Dimensões: 480 mm (L) x 88 mm (A) x 365 mm (P)
• Peso líquido: 6,1 kg
• Temperatura de operação: 0°C a 40°C
• Temperatura de armazenamento: -20°C a 60°C
• Acessórios: Manual do proprietário, cabo AC, adaptador PA-700.

Características de Entrada/Saída Digital

• Porta Dante primária/secundária: 1000 BASE-T, etherCON CAT5e, 64 canais entrada/saída a 48 kHz, 32 canais entrada/saída a 96 kHz, 24 ou 32 bits.
• Terminal WORD CLOCK IN: TTL/75 Ω, conector BNC.
• Entrada EXT DC INPUT: conector XLR-4-32, +24V ±2V, 3A (pinos: 1=GND, 2=NC, 3=NC, 4=+24V).

Latência de Sinal com Cartão MY8-AE96

• SLOT IN para SLOT OUT (interno, SRC off, 96 kHz): < 0,2 ms
• SLOT IN para Rio3224-D AES OUT via Dante (48 kHz, SRC off): < 0,8 ms
• SLOT IN para Rio3224-D AES OUT via Dante (96 kHz, SRC off): < 0,5 ms
• SLOT IN para Rio3224-D AES OUT via Dante (96 kHz, SRC on, SLOT fs=48 kHz): < 1,1 ms

A Interface de Áudio RSio64-D Yamaha combina tecnologia de ponta, versatilidade e estabilidade para atender às necessidades dos sistemas profissionais de áudio mais complexos e exigentes.
