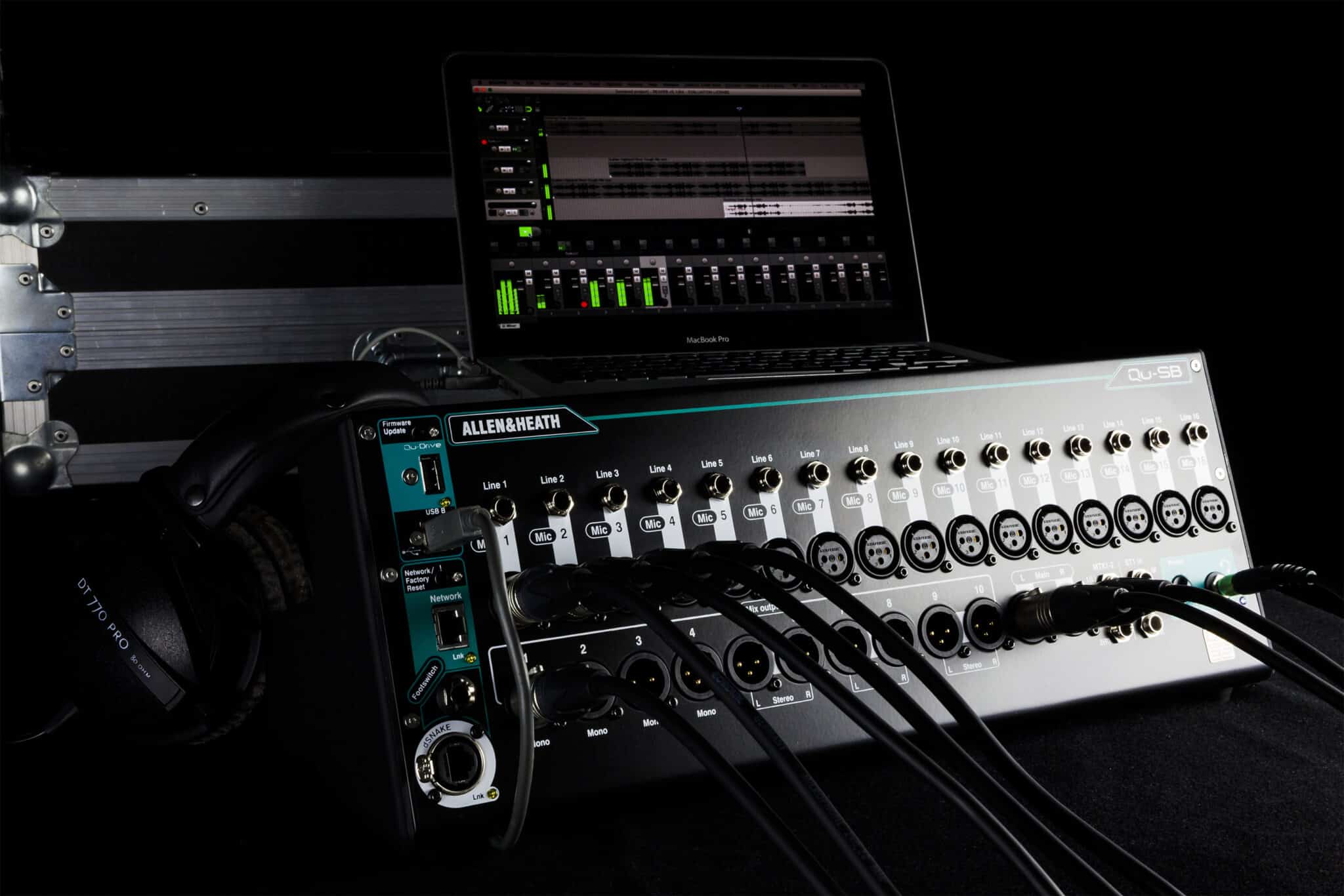

ALLEN & HEATH QU-SB MESA DE SOM DIGITAL PORTÁTIL - 18 ENTRADAS E 14 SAÍDAS

Mixer digital portátil projetado para sonorização ao vivo, gravação multitrack e aplicações profissionais. O ALLEN & HEATH QU‑SB combina qualidade de som premium, pré‑amplificadores AnalogiQ, gravação Qu‑Drive e integração total com o aplicativo Qu‑Pad, oferecendo flexibilidade máxima em um formato rackmount sem console.

Principais Diferenciais

• 18 entradas / 14 saídas: configuração versátil para shows, estúdios e eventos.
• Interface USB 32×32 para gravação e reprodução multitrack profissional.
• 16 pré‑amplificadores AnalogiQ com recall total, detecção de cruzamento por zero e ganho em incrementos de 1 dB.
• Qu‑Pad (iPad): controle remoto via Wi‑Fi de processamento de canal, medidores, RTA, racks de efeitos, cenas, áudio USB e menus de configuração — mixe de qualquer ponto do local.
• Qu‑Drive: gravador USB multitrack integrado — 18 canais a 48 kHz/24 bits; gravação estéreo rápida da saída LR; reprodução de WAV estéreo.
• iLive FX: 4 motores de efeitos com reverbs clássicos, reverbs com gate, delays, moduladores, chorus, phaser e flanger.
• AMM (Mixer Automático de Microfones): automixing para até 16 microfones com algoritmo D‑Classic e controles de prioridade por canal.
• Compatibilidade dSNAKE e ME: expansão digital e integração com sistema de mixagem pessoal.

Recursos de Processamento e Controle

• Equalizadores paramétricos de 4 bandas por canal; EQ gráfico de 28 bandas (1/3 de oitava) para saídas.
• Compressão, gate, filtro passa‑alta, insert/ducker, delay e polaridade em todas as entradas.
• Inserts, EQ gráfico e paramétrico, compressor e delay nas saídas de mix.
• RTA integrado com indicador de pico e gerador de sinal (senoidal, branco, rosa, passa‑banda).
• Atraso de áudio ajustável até 170 ms.

Especificações Técnicas

Capacidade máxima de E/S: 18 entradas / 14 saídas
Número de canais de entrada analógica: 16

Efeitos integrados: Reverb, Delay, Reverb (Gated), ADT, Chorus, Phaser, Flanger

Entradas analógicas:
- 1 entrada Talkback XLR
- 16 entradas de microfone balanceadas XLR
- 16 entradas de linha balanceadas TRS de 1/4"
- 2 entradas auxiliares balanceadas TRS de 1/4" (1 par estéreo, semi‑normalizadas)

Saídas analógicas:
- 10 saídas XLR para mixagem
- 2 saídas XLR principais
- 2 saídas TRS de 1/4"

E/S digital:
- 1x RJ45 (Rede)
- 1x etherCON dSNAKE (E/S)

USB:
- 1x USB‑A (Memória externa)
- 1x USB‑B 2.0 (Transmissão de áudio)

Montável em rack: Sim (4U)

Misturador
- Capacidade máxima de E/S: 18 entradas / 14 saídas
- Número de canais de entrada analógica: 16
- Roteamento misto: 4x Retorno de Efeitos Estéreo
- Grupos: 4x Grupo Mudo, 4x Grupo DCA
- Observação: Necessário tablet/computador compatível para controle avançado

Processamento de sinais
- Faixa de ganho/ajuste: Linha: ±24 dB (canais estéreo); Linha/Microfone: -5 dB a +60 dB (incrementos de 1 dB)
- Polaridade de entrada: Normal / Inverso
- EQ (Retornos FX): Paramétrico de 4 bandas

Parâmetros EQ
- 1x Filtro passa‑alta (HF) com prateleira: ±15 dB de 20 Hz a 20 kHz (selecionável entre prateleira e sino)
- 2x Filtros de pico/rejeição de frequência média (MF) com prateleira: ±15 dB de 20 Hz a 20 kHz
- 1x Filtro passa‑baixa (LF) com prateleira: ±15 dB de 20 Hz a 20 kHz (selecionável entre prateleira e sino)

Equalizador gráfico: 28 bandas de 1/3 de oitava, ±12 dB (31 Hz a 16 kHz)
Filtros: Filtro passa‑alta: 20 Hz a 20 kHz, 12 dB/oitava

Áudio digital — Taxas de amostragem:
- Gravação estéreo: 48 kHz
- Reprodução estéreo: 48 kHz
- Gravação multipista: 44,1 / 48 kHz
- Reprodução multipista: 48 kHz

Profundidade de bits: Conversão AD/DA: Estéreo Delta Sigma de 24 bits; Gravação multitrack: 24 bits; Reprodução multitrack: 16/24 bits

Desempenho
- Resposta em frequência: 20 Hz a 20 kHz (+0 / -0,5 dB)
- Nível máximo de entrada: Microfone +19 dBu; Linha +29 dBu; Auxiliar +22 dBu (+4 dBu) / +18 dBu (0 dBu)
- Faixa dinâmica analógica: 112 dB

Impedâncias de E/S
- Entrada auxiliar: > 7 kΩ
- Saída auxiliar: < 75 Ω
- Saída de linha XLR: < 75 Ω
- Entrada de linha/microfone XLR: > 5 kΩ
- Entrada de linha/microfone 1/4": > 10 kΩ

Nível de ruído: -90 dBu (com entradas silenciadas)
THD+N: 0,0005% (ganho unitário); 0,001% (+30 dB de ganho)

Gerador de sinal: Ruído senoidal, branco, rosa ou passa‑banda (atribuível a qualquer mixagem)

Conectividade (resumo)
- Entradas analógicas: 1 Talkback XLR, 16 XLR mic, 16 TRS linha, 2 TRS aux (1 par estéreo)
- Saídas analógicas: 10 XLR mix, 2 XLR principais, 2 TRS 1/4" (par estéreo)
- Rede: 1x RJ45; dSNAKE: 1x etherCON
- USB: 1x USB‑A (memória), 1x USB‑B 2.0 (áudio)

Gravação
- Gravação multipista máxima: 18 faixas

Alimentação
- 100 a 240 VCA, 50/60 Hz

Dimensões e peso
- Montado em mesa: 435,5 x 174,5 x 161 mm
- Montado em rack: 483 x 135,4 x 177 mm
- Peso: 5,8 kg

Embalagem
- Peso da embalagem: 13,6 lb (≈ 6,17 kg)
- Dimensões da caixa (C x L x A): 21,6 x 10,3 x 10,2" (≈ 54,9 x 26,2 x 25,9 cm)

Por que escolher o ALLEN & HEATH QU‑SB?

Se você busca qualidade sonora, mobilidade e recursos profissionais num único equipamento, o QU‑SB entrega pré‑amplificadores AnalogiQ de alta fidelidade, processamento avançado, gravação multitrack integrada e controle remoto via Qu‑Pad. Ideal para músicos, técnicos de som, igrejas, eventos corporativos e estúdios que exigem versatilidade e som de referência.

Garanta já a sua MESA DE SOM ALLEN & HEATH QU‑SB e eleve suas apresentações e gravações com tecnologia profissional e operação intuitiva.
